Servicios de Análisis Numérico y Simulación
Aplicaciones
Ambito mecánico-estructural
Nuestro servicio de simulación MEF es ideal para:
Evaluación de tensiones y deformaciones
Identifica zonas críticas y asegura la resistencia de tus componentes.
Análisis de fatiga y vida útil de componentes
Anticipa fallos y alarga la vida útil de tus productos.
Optimización de espesores y geometrías
Mejora el rendimiento y reduce el uso de materiales sin comprometer la seguridad.
Validación frente a normas y requerimientos técnicos
Garantiza que tus diseños cumplen con estándares internacionales y especificaciones de cliente.
01.

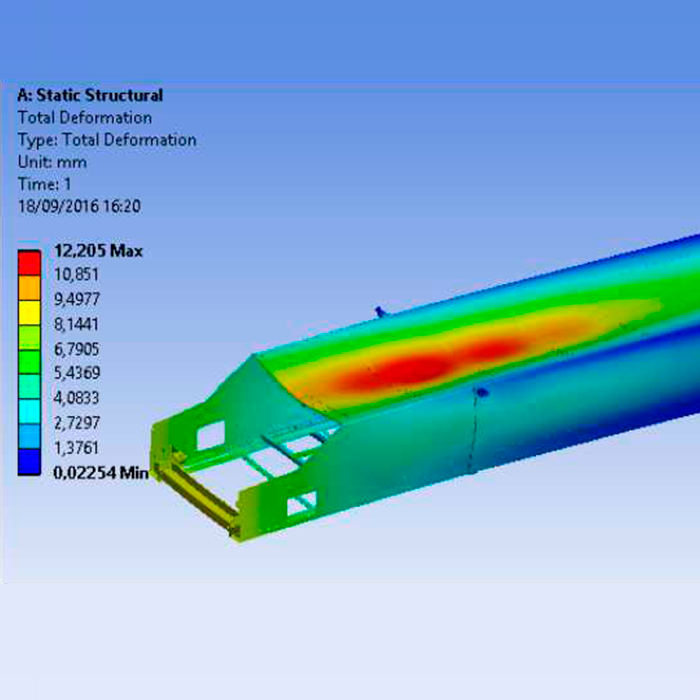

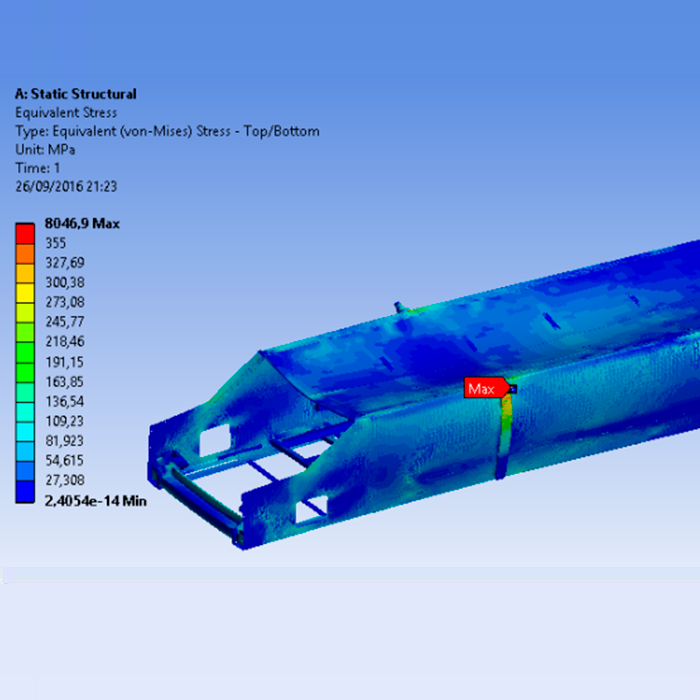

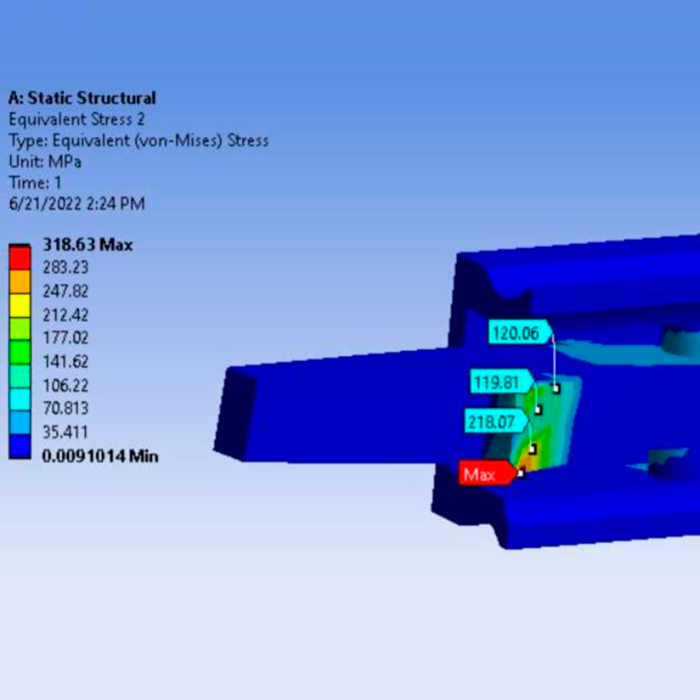

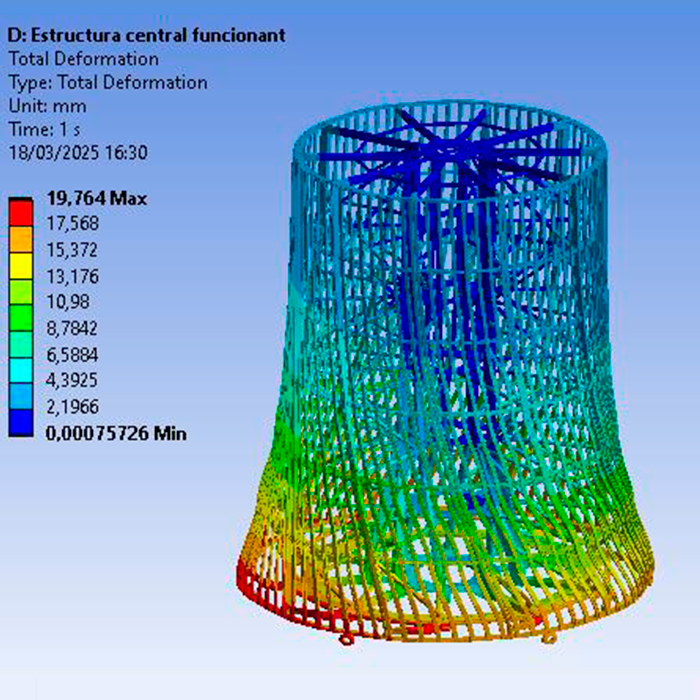

Análisis Estáticos Lineales
Los análisis estáticos lineales se aplican cuando las cargas no dependen del tiempo y el modelo no presenta no linealidades geométricas, de material o de contacto.
- Desplazamientos del componente o estructura.
- Tensiones y deformaciones mecánicas.
Los resultados se comparan con las propiedades de fluencia del material, validando que el diseño trabaja dentro de la zona elástica, asegurando su integridad estructural.
02.
Análisis Estáticos No Lineales
- Grandes deformaciones.
- Comportamientos no lineales del material.
- Contactos entre piezas o ensamblajes.
Este tipo de análisis permite obtener desplazamientos, tensiones y deformaciones mecánicas de forma más realista en componentes o estructuras sometidas a condiciones exigentes.
03.
Análisis de Pandeo
El análisis de pandeo se realiza en componentes o estructuras esbeltas sometidas a cargas de compresión.
- Obtención del factor de pandeo.
- Evaluación de la estabilidad estructural.
Este análisis permite determinar si el modelo puede sufrir pandeo bajo las condiciones de carga aplicadas.
04.
Análisis Dinámicos
Los análisis dinámicos permiten estudiar el comportamiento de componentes y estructuras sometidos a cargas variables en el tiempo. Se distinguen tres tipos principales:
Análisis Modal
Se extraen las frecuencias propias de vibración del componente o estructura.
Estas frecuencias se comparan con las frecuencias de excitación para evitar fenómenos de resonancia, no deseados en diseño mecánico.
Análisis Armónico
El componente o estructura se somete a una carga senoidal a distintas frecuencias.
Se obtienen desplazamientos, tensiones y deformaciones en función de la frecuencia, evaluando su compatibilidad con las excitaciones reales y evitando rangos de resonancia.
Análisis Espectral
En este caso, las cargas se aplican como desplazamientos, velocidades o aceleraciones en función de la frecuencia en los puntos de soporte.
Es especialmente útil para el estudio de vibraciones aleatorias o acciones sísmicas (terremotos).
05.
Análisis de Fatiga
En los cálculos de fatiga, el componente se somete a cargas variables en el tiempo (time series).
Se evalúa el daño mecánico mediante curvas S/N o E/N, tanto para alto como bajo número de ciclos.
El daño obtenido indica la probabilidad de inicio de grietas y permite estimar la vida útil del componente frente a fatiga.
06.
Uniones Atornilladas
Se evalúa el comportamiento de los tornillos en una unión sometida a cargas estáticas o de fatiga.
- Cálculo del coeficiente de seguridad.
- Validación del tornillo seleccionado.
- Recomendaciones de cambio o mejora en fase de diseño si es necesario.
07.
Uniones Soldadas
Se analiza la tensión que recibe una unión soldada bajo cargas estáticas o de fatiga.
- Cálculo del coeficiente de seguridad.
- Validación de la capacidad de la unión para soportar las cargas aplicadas.
08.

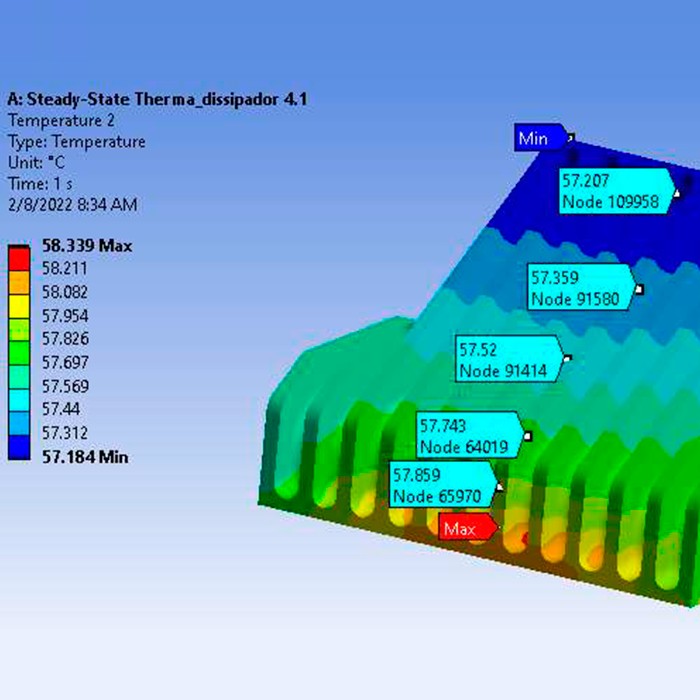

Cálculos Térmicos (No CFD)
Se simula el comportamiento del componente bajo cargas térmicas conocidas, evaluando la distribución de temperaturas.
- Deformaciones térmicas.
- Tensiones termo-mecánicas inducidas por la temperatura.
